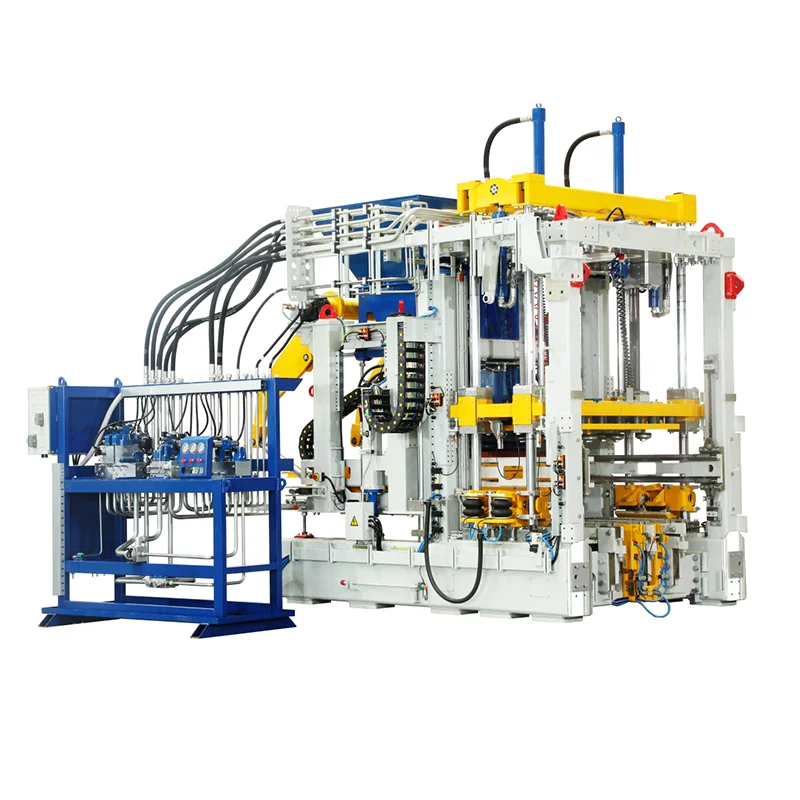

Helautomatisk blokkfremstillingsmaskin

1 Zenith "Ultra-Dynamic" fireakset servovibrasjon (valgfritt)
Zenith Ultra-Dynamic-systemet er en moderne vibrasjonsteknologi av høy kvalitet som brukes i en helautomatisk blokkfremstillingsmaskin. Den muliggjør presis amplitudekontroll innen ekstremt korte responstider samtidig som den sikrer fleksibel justerbarhet. Det servodrevne systemet gir høy dynamikk, forbedrer formfylling og produksjonssyklustider. Både amplitude og frekvens kan kontrolleres raskt og nøyaktig.

2 Toakset servovibrasjon (valgfritt)
Hver eksentrisk aksel drives av en uavhengig servomotor, som sikrer nøyaktig kontroll, rask respons og presis vibrasjonskraftutgang.

3 Automatisk Quick Mold Change System
Zeniths automatiske raske formskiftesystem er basert på koordinert drift av flere enheter, noe som muliggjør intelligent, rask og presis utskifting av form. Når formen er transportert ved siden av hovedmaskinen, plasseres den på formbytteenheten ved hjelp av et løftesystem. Systemet fullfører automatisk formbytteprosessen uten manuell håndtering, posisjonering eller låsing.

4 Suspendert fôringssystem
Det suspenderte fôringssystemet har en modulær design som integrerer fôringsboksen, skrapen, tamperbørsten og buebrytende enhet. Både fôringsboksene for ansiktsblanding og basisblanding er montert på fôringsrammen, noe som gir rask utskifting og optimal fôringsytelse.

5 Hydraulisk frem- og tilbakegående buebrytende basemater (valgfritt)
Hydraulisk drevet; den buebrytende riven beveger seg frem og tilbake for å bryte opp materialbuer effektivt.

6 Elektrisk drevet svingbuebrytende basemater (valgfritt)
Elektrisk drevet; den buebrytende riven svinger i en bestemt vinkel rundt skaftet for å løsne materialet.

7 Modulær hovedramme
ZN1200-2S hovedmaskin og ansiktsblandingsenhet tar i bruk en modulær rammestruktur med presisjonsmonteringsteknologi. Den bryter tradisjonelle designkonsepter og bruker i stor grad høykvalitets bolteforbindelser for rammen, vibrasjonsbordet, motorbjelkene og matesystemet. Denne designen sikrer en ultralav vedlikeholdsrate, enkel tilpasning til ulike produksjonsforhold, og betydelig kortere utskiftingstid for slitedeler.

8 Hydraulisk automatisk låsing for ansiktsblandingsenhet
Forbindelsen mellom hovedmaskinen og ansiktsblandingsenheten til ZN1200-2S oppnås gjennom et avansert hydraulisk automatisk låsesystem. Hydrauliske sylindre driver låsekomponentene for å feste ansiktsblandingsenheten tett til hovedmaskinen. Når ansiktsblandingsenheten må skilles, frigjør systemet låsen, og en girmotor driver ansiktsblandingsenheten til å bevege seg langs skinnene.

9 Trykk på Hodelåseenhet
Denne mekaniske låsemekanismen består av høyfaste låseblokker, et kileformet pressehode og dobbeltvirkende hydrauliske sylindre. Under avformingen driver sylindrene låseblokkene for å klemme pressehodet radielt, og danner en mekanisk blokkering. Formen frigjøres deretter under konstant trykk, noe som effektivt eliminerer elastisk tilbakeslag og mikrobevegelse – noe som sikrer skarpe mursteinskanter, glatte overflater og en sterkt forbedret produktkvalifiseringsgrad.

10 Elektrisk justering av skrueløft
Utstyrt med en høypresisjonsskrueløfter for automatisk høydejustering – som gir høy nøyaktighet, enkel betjening og forbedret automatisering.

11 Fullt integrert kontrollsystem
ZN1200-2S-hovedmaskinen tar i bruk Siemens S7-1500 (6ES7 515-2AM01-0AB0) serie PLS – Siemens' avanserte kontroller med stor minnekapasitet, rask prosesseringshastighet og omfattende funksjonalitet. HMI visualiserer alle kontrollsystemsignaler for enkel og intuitiv betjening.

12 Omfattende utvidelsesmuligheter
ZN1200-2S tilbyr stor maskinvare- og programvareutvidbarhet. Den kan utstyres med ulike valgfrie systemer som skumenheter, fargeblandingssystemer, palleavtrekksenheter, kjernetrekksystemer og tverrgående rengjøringsbørster, og oppfyller ulike kundeproduksjonskrav.

13 Quangong Intelligent Equipment Cloud Service Platform
Utviklet av Quangong Zenith, "Intelligent Equipment Cloud Service Platform" muliggjør online overvåking, fjernoppgraderinger, feilprediksjon og diagnose, helseevaluering av utstyr og driftsrapporter, og gir omfattende smarte tjenestefunksjoner.
