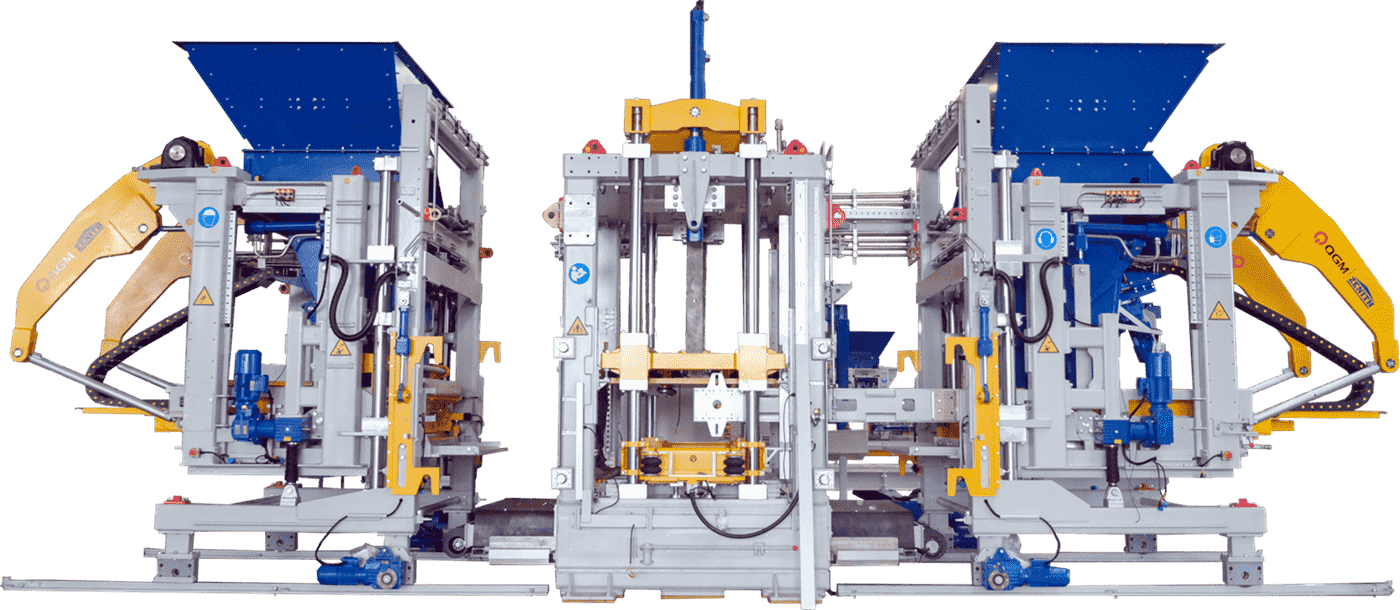

Automatisk blokkeringsmaskin

Produktfunksjoner

Dobbelt vibrasjonstabeller, åtte servo motorer (valgfritt)Topplangemaskin

Modulær montering for enklere vedlikeholdForskjellige produkter tilgjengelig

Høyere kapasitet, bedre ytelse

Tekniske parametere

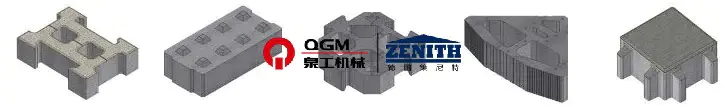

Noen blokker kan lages av ZN2000C

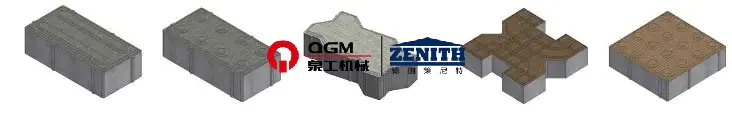

Paver:

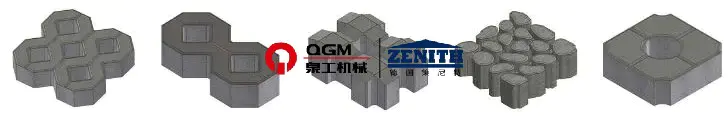

Gressstein:
Vann Beholde Blokk:

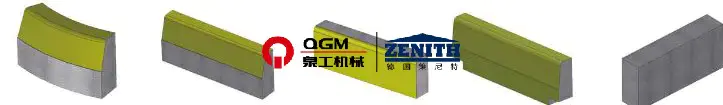

Vei Curbstone:

Tekniske fordeler

1. Avansert tysk designramme

Hovedrammen vedtar en sveiset rammestruktur med høy styrke designet av hovedrammen vedtar Tyskland Zeniths Patentert høykstrengende sveiset rammestruktur, som har en rasjonell design ， uniform og estetisk tiltalende sveising. Hele rammen gjennomgår vibrasjonsbehandling for å lindre mekanisk stress for å sikre høy kvalitet og stabilitet. Den avanserte strukturelle designen gir mulighet for Utvidelse av evnen, med potensial til å legge til fortauskstone Mold side- - Wall Opening and Closing Section, Uttak av plateseksjonen ， innsettingsenhet for Polystyrenkjerner etc.

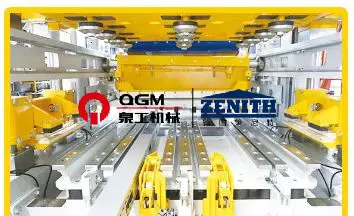

2. Automatisk hurtigmold endringssystem

Når formen er plassert i hovedmaskinposisjonen, innser heisesystemet Automatisk formbytte på hurtigmoldendringsenheten. Sabotasjehodet og formen Rammen klemmer seg automatisk med pneumatisk stasjon, som er trygg, effektiv, enkel å betjene og praktisk å vedlikeholde.

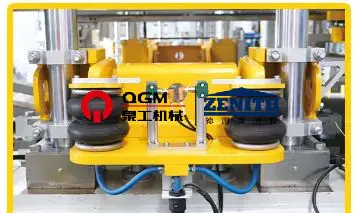

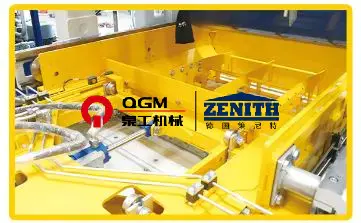

● Pneumatisk muggklemmeinnrett Pneumatiske klemmer på begge sider. Under pre -vibrasjon og hovedvibrasjonssykluser hjelper det Klem og feste formen, redusere vibrasjonen og oppnå den beste vibrasjonseffekten, mens utvide formenes levetid.
Ekke Med kollisjonsputer, som tillater enkel og rask endring av manipuleringshodet, forkorter formendringen Tid, og sikrer også presis dokking mellom muggrammen og manipuleringshodet.
Ekke Hovedmaskinen og fjern dem ved å bruke en elektrisk muggbærer. Muggbæreren er Passer for de fleste av formene på markedet. Andre spesielle former kan bruke tilpasset transportør.

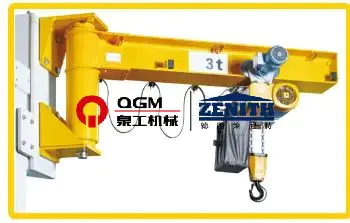

● Mold Endre enhet: Installd på hovedmaskinrammen, brukt til å heise formen Når du skifter mugg, utstyrt med elektrisk kjede heise (kran) og elektrisk gangenhet

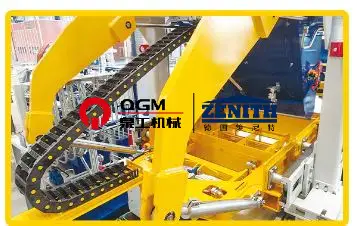

3. Fôringssystem

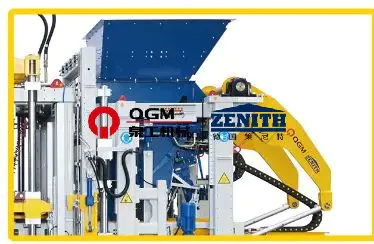

● Fôringsboksen er hydraulisk drevet og bruker en høy-dynamisk proporsjonal ventilkontroll system. Denne enheten er utstyrt med en hydraulisk drevet blandingsenhet, som raskt og FLLS formen effektivt. Blandingsenheten styres av høy-dynamisk proporsjonal ventiler og en fôringsanordning. Fôringsboks foran arm er utstyrt med en justerbar Rengjøring av børste.
● Robust sving -armfôring, med ruller med store diameter på begge sider av fôringsenheten til Sørg for jevn og stabil horisontal bevegelse av fôringsboksen.
● Veiledningsskinnene til fôringsboksen vedtar utskiftbar slitasje -resistente strimler, og gjør mer praktisk for vedlikehold

4. “Ultra Dynamic” Servo Vibration System

Den "superdynamiske" servo-vibrasjonsteknologien er en høyeffektiv, adaptiv vibrasjon System designet spesielt for blokkeringsmaskin. Servomotorene svarer på raskest Mulig hastighet ， å oppnå den høyeste vibrasjonsytelsen, redusere sementbruken, forkorte produksjonssyklusene og produsere betongprodukter med høy tetthet. Vibrasjonen Systemet kan fleksibelt tilpasse seg forskjellige produksjonsbehov for betongprodukter.

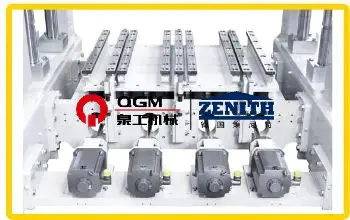

● Åtte vibrasjonsenheter, med mekanisk balanse individuelt satt av åtte servo -stasjoner
● Åtte motoriske sjakter med elastiske koblinger

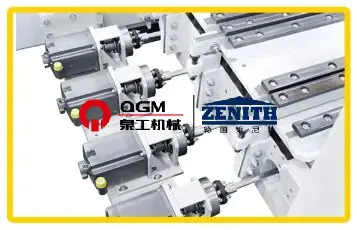

● Åtte servomotorer, hver montert på en ekstern vibrasjonsisolasjon tverrbjelke på motorrammen
● Vibrasjonsbord krever ikke et oljebad (miljøvennlig)

5. Presis Servo -kontrollsystem

Gjennom tilbakemeldinger fra signalet kontrolleres vibrasjonsfasen og hastigheten, gjennom signal tilbakemelding, vibrasjonsfasen og hastigheten kontrolleres, synkron Bevegelseskontroll, og høyhastighets ventemodus, vibrasjonsinitiering og vibrasjons eliminering kan være ferdig på kort tid, og bidra til å forkorte syklustiden og oppnå bedre bremsing effekt.' Gjennom posisjonen og hastigheten dobbelt lukket sløyfe er den spennende kraften kontrollert å handle bare i vertikal retning, maksimere den effektive spennende styrken, mens du unngår Skader på maskinen ved den horisontale spennende styrken, og forlenger maskinens levetid ， og å kunne gjøre differensierte innstillinger for forskjellige produktkrav for å produsere Produkter av høy kvalitet.

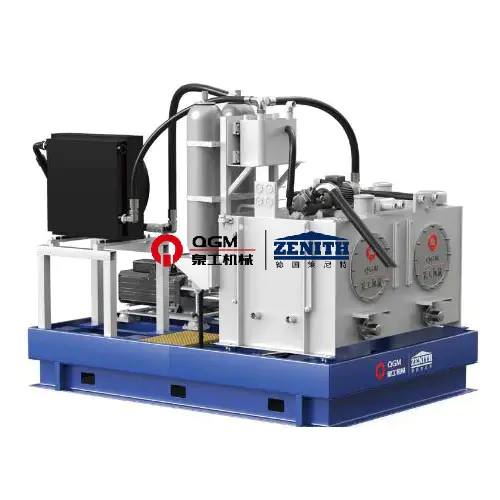

6. Hydraulisk system

Trykkhodet, muggrammen, samlet bil og stoffbil styres av sabotasjhodet, muggrammen, fôringsboksen for base-mix og ansiktsblanding er kontrollert ved proporsjonale retningsventiler med tilbakemeldinger fra ventilkjernen, og tilbyr korte responstider. Det lukkede kontrollsystemet for loop (forskyvnings linjal / koder -plc- -proporsjonal Retningsventilolje sylinder) sikrer presis kontroll, med rask og stabil oljesylinder bevegelse. Den hydrauliske stasjonen bruker en stempelpumpe med variabel forskyvning, som stopper Pumpende trykkolje når det hydrauliske systemet når det innstilte trykket, og losser Pumpe og redusere energiforbruket. Den hydrauliske stasjonen er utstyrt med en Akkumulator for tilleggsoljeforsyning, slik at flere handlinger kan oppstå samtidig, med Stabelt hydraulisk systemtrykk. Systemet inkluderer også en trykksensor, som Viser på operasjonspanelet for enkel overvåking, samt en temperatursensor, kjøligere og varmeapparat for å kontrollere oljetemperaturen effektivt og opprettholde god hydraulisk olje ytelse.
